Ivyo bihe vy’ukunanirwa birafise ingene bigenda, kandi vyinshi muri vyo bimenyekana mu minota 30 canke n’ibiri munsi yayo. Iyi nkuru itunganijwe hirya no hino y’ingene gutorera umuti ingorane bikora mu vy’ukuri: gutangura ku vyo ushobora kubona ku rubuga, hanyuma ugakora ugasubira inyuma ku mpamvu. Nimba uguma .ubucuruzi LCD yerekana amashushomu gucuruza, gukoresha amapaneli mu bibanza vya bose, canke gukosora ibikoresho vyinjijwe mu gihe c’iterambere, uburyo bwo gupima ni bumwe.
Ibimenyetso vyihuta
Koresha iyi mbonerahamwe nk'akayunguruzo kawe ka mbere. Imvo nyinshi zirashobora gutuma umuntu agira ikimenyetso kimwe, rero ubifate nk’inzira yo gutangura, ntubifate nk’inyishu ya nyuma.
| Ikimenyetso | Impamvu ishobora kuba ari yo | Igikorwa ca mbere |
|---|---|---|
| Igikoresho c'umwiza rwose, nta rumuri rw'inyuma | Amashanyarazi yarazimye canke fizi yapfutse | Pima umuriro w'injiza ku bipimo vya module |
| Igikoresho kirakora ariko kirazimangana cane | Ugusenyuka kw'umuco w'inyuma canke ukunanirwa kw'umurongo wa LED | Igerageza ry'umuco w'inyuma wigenga |
| Ishusho y'agahomerabunwa iboneka gusa n'itara | Inyuma urumuri rwananiwe - urupapuro ubwarwo rurakora | Suzuma imirongo y'amatara n'umurongo w'umushoferi |
| Guca ibibatsi canke guca ibibatsi | Umugozi w'urudodo urekuye canke umuriro udashikamye | Subiramwo ibihuza vyose; reba umupfunda w'ugutanga |
| Imirongo ihagaze canke iringaniye ku gicapo | Ikosa ry'inyuma canke umushoferi IC | Gusuzuma n’amaso; guhindura urubaho rw'umushoferi |
| Inyuguti zivuguruwe canke zibuze | Ubutahuye bwa porotokole canke ikibazo ca porogaramu nkuru | Genzura imiterere y'itumanaho ku rupapuro rw'amakuru |
| Igicapo cera kitarimwo | Kunanirwa gutangura canke gutakaza ikimenyetso | Suzuma config ya porotokole; kwemeza umwanya wo gusubiramwo |
| Ishusho y'umuzimu igumaho canke guturika-mu | Ishusho idahinduka ku gipande c'ubusaza ndende cane | Inzinguzingu y’ububasha; gukoresha pixel-gusubiramwo uburyo bwo kugerageza |
| Kora ku mutima ntiwiyandikisha | Intsinga yo gukorako yononekaye canke porogaramu yononekaye | Suzuma umugozi w’urudodo; re-umuco ukora kugenzura |
| Gusubiramwo canke gusubiramwo ubushobozi | Igitero c'umuriro canke ubushobozi budahagije bw'ubu | Pima ivyo utanga ukoresheje oscilloscope; kwongerako uburinzi |
Ni igiki mu vy’ukuri gituma LCD Module Idakora neza?
Ugusenyuka kw'umuco w'inyuma
Inyuma y'umuco ni co gisanzwe -igice kimwe mu bice vya LCD. Amatara y'amatara arazimangana buhoro buhoro mu buzima bwayo bwo gukora - abahinguzi bashobora guhabwa ibicuruzwa bihuye n'Ivyagezwe vy'igerageza ry'ukwizigirwa kw'ibikoresho vya JEDEC, n'ubuzima bugereranywa buratandukanye cane hagati y'ibipande vy'abaguzi-n'ibipande vy'inganda-. Igihe cose urabe urupapuro rw'amakuru rw'umurongo wawe ku buzima bwawo bugereranywa mu mibereho yawe, atari umubare rusangi w'inganda.
Igikoresho gifise urumuri rw’inyuma rwononekaye kiracarengana ivy’amashanyarazi. Igipande kiriko kirakora - ntigishobora gutanga ishusho isomwa mu muco usanzwe. Iyo igicapo kigaragara ko cemewe mu cumba kirimwo umuco mutoyi ariko kikaba hafi kitaboneka iyo hari umuco w’ibiro canke hanze, umuco wo mu nyuma ni wo ubanza kugerageza.
⚠️ Ikosa risanzwe:gusubiza inyuma umuco w’inyuma ugenda urazimangana mu gusunika umuco ku rugero rwo hejuru. Ivyo vyihuta kwambara kw'amatara y'izuba kandi bikagabanya ubuzima bw'ingirakamaro busigaye bw'igice gisanzwe -senyuka. Guhitamwo ibikoresho bifise umuco ukwiye kuva mu ntango birinda ingorane yose - raba ico bitandukanyaubucuruzi-ibice vya LCDkuva ku baguzi-uburyo bundi.
Ibibazo vy'umuhuza n'umugozi
Intsinga z’uruzitiro, ibifatanya n’ibindi bihimba vy’umubiri, n’ibihimba vy’umubiri bifatanya birasenyuka iyo binyiganyiga, bigenda bihinduka bivuye ku bushuhe be n’ivyo bisubiramwo. Uburyo bwo kunanirwa hafi buri gihe burahagarara: guca ibibatsi ku nzira zimwe zimwe, ibice vy’iyerekanwa bigwa mu gihe c’uguhungabana, canke igicapo gikora igihe gitangura ariko kikananirwa igihe gikoreshwa. Gusubira gushiramwo igifatanya cose imbere yo gusaba ibice bitorera umuti umugabane munini w’ibirego vyo mu murima ku giciro zero.
Imibabaro y'ibidukikije
Imbeho igabanya inyishu y’amazi; ubushuhe bwihuta gusaza kwa polarizer n’ugusenyuka kw’ivyuma bifatanya; ubukonje burasenyura ama electrode ava imbere, bigatuma habaho ibice vy’iyerekanwa bibura bigenda biraba bibi buhorobuhoro mu kiringo c’amayinga menshi. Igihe cose ugaragaza ibintu bibi cane-, atari ivy'agaciro. Ku bikorwa mu bidukikije bisaba,ibisubizo vy'iyerekanwa rya LCD ryinjijwe n'ibidukikije bihuyebirabereye gusuzumwa imbere y’uko birungikwa, atari inyuma y’aho umurima ucitse intege.
⚠️ Ikosa risanzwe:kugerageza ikigaragaza mu bihe vya laboratwari no kwiyumvira ko kizokora gutyo nyene hanze, mu bubiko bukonje, canke hafi y'isoko y'ubukonje - ata kugenzura ko umugwi wa IP n'ubushuhe vy'umurongo bihuye vy'ukuri n'ibidukikije vyo gukoresha.
Ibibazo vy'amashanyarazi n'amakosa y'umushoferi
Ivyuka vy’umuriro bituma IC y’umushoferi ihita yononekara. Urusaku rw’umuyagankuba - AC ku nzira ya DC - rutera ingorane zidasanzwe, zirundanijwe: gusubiramwo ibintu mu buryo butari bwo, urusaku rw’amashusho, n’ubuzima bw’umuyagankuba bugabanutse. Raba urupapuro rw’amakuru rwa module yawe ku bijanye n’inguvu z’umuriro zishobora gutera; nta n'urugero rw'isi yose rukoreshwa ku bwoko bwose bw'ibipande.
Ibikoko vya porogarama n’ukudahuza kw’amasezerano ni urutonde rwitandukanye rwigana ukunanirwa kw’ibikoresho mu buryo bujijura. Igishushanyo cera canke igisohoka gipfutse inyuma yo guhindura urupapuro canke guhindura porogarama ni kenshi cane ikosa ryo gutunganya, si urupapuro rwavunitse. Iryo tandukaniro rirahambaye igihe .kugereranya imiterere y'ibarabara rya LCD na LED- ubuhinga butandukanye bufise inyifato zitandukanye z'amasezerano n'imikono y'amakosa.
Intambwe zitandatu-Uburyo bwo gupima
Mukore muri ivyo mu buryo bubereye. Hagarara ubwo nyene ubonye ikosa - guhindura bidakenewe gutakaza umwanya no kwinjiza ibihinduka bishasha.
Intambwe 1 - Igenzura ry'amaso imbere y'uko umuriro-ukora.Rondera imivyimba, amazi apfutse inyuma y’igipande, ibimenyetso vy’umuriro kuri PCB, n’imirongo y’urudodo yahindutse canke yahindutse. Niwabona ivyononekaye ku mubiri, ntukoreshe ububasha. Igihuza kigufi gishobora gutuma habaho ingorane zigenda zitera zizimvye cane kuruta ikosa ry’intango.
Intambwe 2 - Suzuma umuriro w'injiza.Koresha multimètre ku bipimo vy’injiza ubushobozi bw’umurongo. Ivyuma vy'amashanyarazi vy'ibipande vya TFT ni 3.3V, 5V, canke 12V - reba urupapuro rwawe rw'amakuru. Gusoma birenze 5% hanze y’ivyo bimenyetso bisaba ko hakorwa itohoza. Ku makosa agenda arahinduka, wongereko oscilloscope kugira ngo usuzume umuvuduko w’amazi ugereranije n’ibisobanuro vyemewe vy’urupapuro rw’amakuru.
Intambwe 3 - Gutandukanya umuco w'inyuma.Mu cumba gifise umuco mwinshi, umurikishe itara ku ruhande rw’igipande mu mfuruka. Niba ushobora kubona ishusho y’agahomerabunwa, iyo nkuru irakora kandi urumuri rw’inyuma ni rwo rwonyene rwananiwe. Ico kigeragezo kimwe gikuraho igice c’igiti co gupima indwara mu masegonda makeyi - kandi gikora neza bingana kubar-imiterere ya LCD yerekanank’uko biri ku bipande vy’umurongo w’inzira.
Intambwe 4 - Guhindura intsinga n'ivyuma mu buryo bubereye.Shiramwo ikigeragezo ciza kizwi-. Subiriza umugozi w’urudodo n’ikintu gikora cagenzuwe. Iyo ikosa rikurikira umugozi, umugozi ni wo uba ari ingorane. Iyo igumye ku rubaho, urubaho ni rwo rukurikira. Subirizaho igice kizimvye cane, gishobora gushikirwa cane mbere.
Intambwe 5 - Suzuma uburyo bwo guhanahana amakuru.Igishushanyo cera canke igisohoka giteye akaga inyuma yo guhindura urubaho ni hafi y’igihe cose ikosa ryo gutunganya. Suzuma igipimo c'ubutumwa (UART), uburyo bwa SPI (CPOL/CPHA), canke aderesi ya I2C ku rupapuro rw'amakuru. Iyi ntambwe ifata umugabane udahuye w’amakosa mu 2019.ibidukikije vy'iyerekanwaaho amamodule asubirizwa mu murima, kenshi biva ku nyandiko zidatunganye.
Intambwe 6 - Gusubiramwo ivy'umurima ku ntebe.Igikoresho gikora muri laboratwari ariko kikananirwa gukoreshwa hafi y’igihe cose gifise umuzi w’ubushuhe canke w’uguhungabana. Igihuza kiri ku ruhande ku degre 22 gishobora gufunguka cose ku degre 55 . Gukoresha ubushuhe bugenzurwa mu gihe c’igerageza ry’intebe - ikosa riboneka hejuru y’ubushuhe bumwe bumwe rigaragaza ukwaguka kw’ubushuhe nk’uburyo butaziguye.
Gusana canke Gusubirira? Inzego z'Ingingo
Gusanura birafise insiguro iyo .ikosa riri ku gice kimwe gishobora gusubirwamwo - umugozi, urutonde rw'umuco w'inyuma, ivugurura rya porogaramu - igice ni igice ca sisitemu aho gushaka igisubirwamwo bisaba igihe kinini co guhagarara canke gusubira guhingura, kandi igiciro co gusanura ni gito cane kuruta igice gishasha.
Gusubirira biragira ico bivuze cane iyo .ibimenyetso vyinshi bigaragara icarimwe. Inyuma y’umuco mutoyi, ukuntu ivyuma bifatanya, n’ishusho y’ibinyoma igaragara hamwe ni ikimenyetso co kwizigirwa c’iherezo ry’ubuzima bw’igikorwa, si ikosa rimwe ryo gukosorwa. Gusubirira navyo birafise insiguro iyo igice c'ubu gitanga ibisobanuro vyiza - umuco mwinshi, ubushuhe bwo gukoresha bwagutse, uburinzi bwiza bwo kwinjira - bwogabanya umuzigo wo gusanasana muri kazoza.
Imbere yo kwiyemeza gufata iyo nzira iyo ari yo yose, nukoreshe ibi bibazo bitanu:
- Mbega ivyo ni vyo bibanza vyananiwe iyo unité, canke yari yarananiwe mbere?
- Mbega ikosa ryoba rigarukira ku kintu kimwe gusa, gishobora gusubirwamwo?
- Mbega igiciro cose co gusanura - ibice, abakozi, n'igihe co guhagarara - coba kiguma munsi y'igiciro co gusubirira?
- Mbega iyo nzira yoba yasanuwe izomara vy’ukuri biciye ku bisabwa vy’ibikorwa bisigaye vy’urwo rutonde?
- Mbega igisubizo kiriho ubu coba gitanga ibisobanuro vyiza kuruta vy’iyi porogarama?
Iyo inyishu zitatu canke zirenga zishima ko umuntu asubirizwa, muri rusangi iyo ni yo nzira igaragara kuruta. Gushakisha vyoseurutonde rw'ibicuruzwacankekuvugana n'umuhingaku bijanye n’ugutora. Ku bijanye n'ubudandaji n'ibimenyetso,imiterere ya LCD ku bimenyetso vy'ubucuruzikenshi itanga ubutunzi bwiza bw'igihe kirekire-kuruta guhindura nk'-ku -nk'uguhindura.
Ukwitaho mu buryo bwo kwirinda
- Igenzura ry'ibidukikije:Gukoresha mu rugero rw'ubushuhe n'ubukonje, ukoresheje ibihe bibi cane-mu gutegura. Mu bidukikije vy'ubukonje bwinshi-, ibibanza bipfutse bifise ibiharuro vya IP vyemewe ni igisabwa, si ukwiyubara.
- Uburongozi bw'ububasha:Koresha ibikoresho bitegekanijwe bifise uburinzi bw'amazi. Irinde gukoresha amatara y’inyuma ubudasiba ku muco mwinshi - ugucungera umuco bigabanya ukuntu amatara y’umuco agenda ata ngaruka ziboneka ku gukoreshwa.
- Igenzura ryategekanijwe:Buri kwezi - suzuma ivyicaro vy'umufatanyabikorwa maze urondere ko hariho amazi. Buri kwezi kwa kane - ukoreshe uburyo bwo gupima no kugenzura umuriro w'amazi uri mu gihe c'umuzigo. Buri mwaka - ugenzure umuvuduko w’ibikoresho no gusuzuma ibice vy’amaso kugira ngo umenye ko ata delamination canke polarizer ishaje.

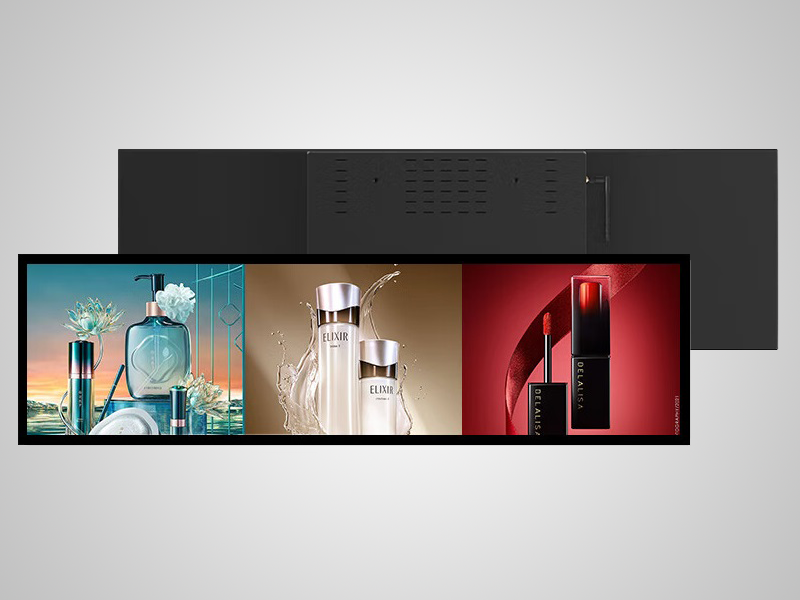

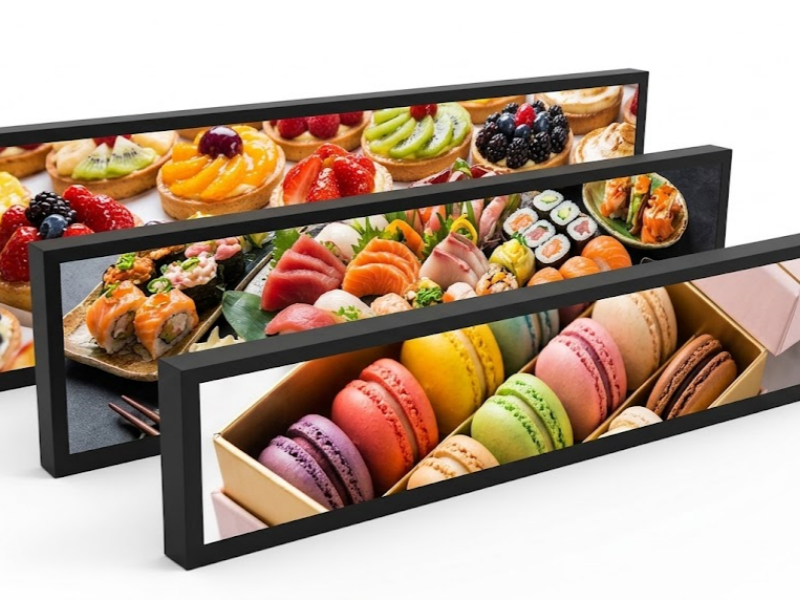

Kuberabwite-ibikorwaibikorwa bigenda bikomeza mu bidukikije vy'imiduga myinshi-, igenzura ry'imisi itatu ni ryo ry'agaciro kanini -igikorwa co gusanasana kimwe.Ivyuma vya LCD vyarambuwe bikoreshwa mu bidukikije vy'amaduka maniniguhangana n’ugushikirwa n’ubukonje bwihariye be n’imiti yo gusukura ivyo urutonde rwo gusanasana rusanzwe rushobora kutashobora gutorera umuti bimwe bishitse.
Ibibazo bikunze kwibazwa
LCD yanje yerekana igicapo cera - mbega igipande caravunitse?
Si ngombwa ngo bibe. Igishushanyo cera kenshi ni ukunanirwa kw’uguhanahana amakuru canke gutangura kuruta uko kwononekara kw’umubiri. Genzura imiterere y'amasezerano - igipimo ca baud, uburyo bwa SPI, canke aderesi ya I2C - ku rupapuro rw'amakuru rw'umurongo. Ivyo birakenewe cane cane inyuma y’uguhindura porogarama canke guhindura urupapuro aho amasetingi ashobora kuba atarungitswe neza.
Nomenya gute ko urumuri rw’inyuma canke urumuri rwa LCD rwananiwe?
Mukaze itara ry’umuco ku ruhande rw’ibarabara mu mfuruka mu cumba gifise umuco mwinshi. Niba ushobora kubona ishusho y’agahomerabunwa, igipande kiriko kiratanga umusaruro neza kandi urumuri rw’inyuma rwonyene ni rwo rwananiwe. Nta shusho na gato iri munsi y’itara bisigura ko ikosa riri mu gipande, ku rubaho rw’umushoferi, canke mu nzira y’ikimenyetso iri hagati yavyo.
Mbega ikigaragaza kigenda kirazimangana coshobora gutunganirizwa ataco gisubiriramwo?
Akenshi, ni ko biri. Guca ibibatsi kenshi biterwa n’umugozi w’urudodo urekuye, urudodo rwo ku ruhande rw’ivyuma, canke umugozi w’ivyuma birenze urugero. Gusubira gushiramwo ibifatanya no kugenzura ukuntu umuriro w’amashanyarazi uhagaze mu gihe c’umuzigo bitorera umuti vyinshi mu bibazo vy’uguca ibibatsi imbere y’uko hakenerwa gusubirizwa igice cose.
Mbega biratekanye gukoresha umuriro ku kigaragaza cari carashikiwe n’ubukonje?
Oya. Reka iyo module yume neza mu bidukikije vy'ubukonje buke-mbere yo gukoresha ubushobozi. Gukoresha umuriro ku kigaragaza gitose birashobora gutuma ama electrode ashobora gusenyuka be n’uko ama electrode ashobora kwonona ubudasiba.
Ni kuki ikigaragaza canje gikora ku ntebe ariko kikananirwa mu murima?
Ivyimburwa vy'ibihe bimwe bimwe-gusa biterwa n'ukwaguka kw'ubushuhe ku bushuhe bwo gukora, ukunyiganyiga-bitewe n'uguhungabana kw'ibihe bimwebimwe, canke uguhinduka kw'amazi mu gihe co gutangura. Gusubiramwo ibidukikije vy'ukuri - ubushuhe, ukunyiganyiga, ubukonje - mu gihe c'igerageza ry'intebe. Kugira ngo ubone ubuyobozi bwo guhitamwo ibikoresho bishobora gukorana n’ibintu bikomeye mu buryo budahinduka,iyi nsiguro y'amahitamwo y'iyerekanwa rya LCD ry'ubushobozi bwinshi-ivuga ku ntandukaniro z’ibisobanuro zihambaye cane.
Iciyumviro
Ivyiza vy’amamodule ya LCD birasomwa iyo umaze kumenya ico urondera. Igipande c'umwiza, igicapo gica ibibatsi, igisohoka - kimwe cose kigaragaza urutonde rw'impamvu zishobora gukoreshwa, n'uburyo bwo gupima butunganijwe buraronka ikosa nyaryo vyihuta kuruta gusubirira ibice mu buryo butari bwo. Iyo nzira nyene irakubwira neza igihe gusanura vyarangiye kandi gusubirira ni inyishu ibereye.
Nimba ikintu giherutse kunanirwa cashizeho ibikoresho bishasha ku murongo wawe, nurondereingene amasanamu ya LCD y'ubudandaji yo muri iki gihe agereranywa n'amahitamwo y'iyerekanwa ya kera, cankegutanga itohozakugira ngo muganire ku bisabwa vyihariye vyo gusaba.
